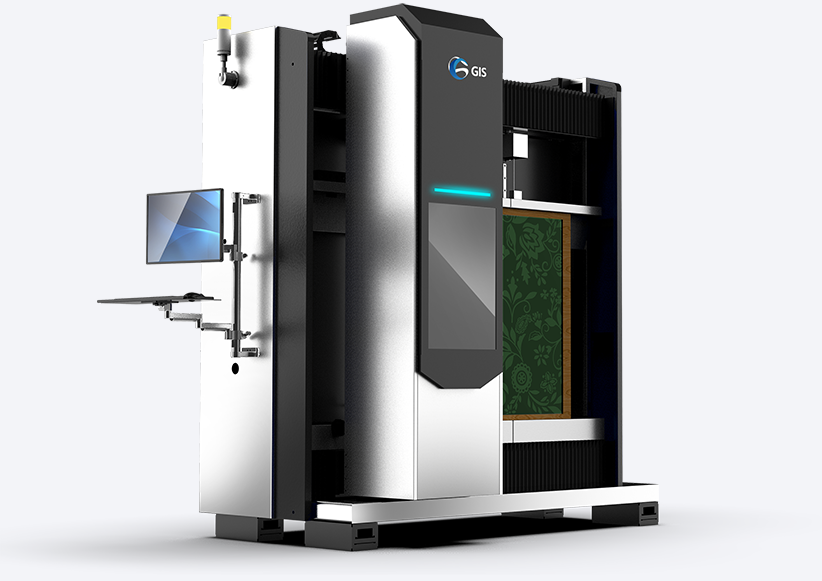

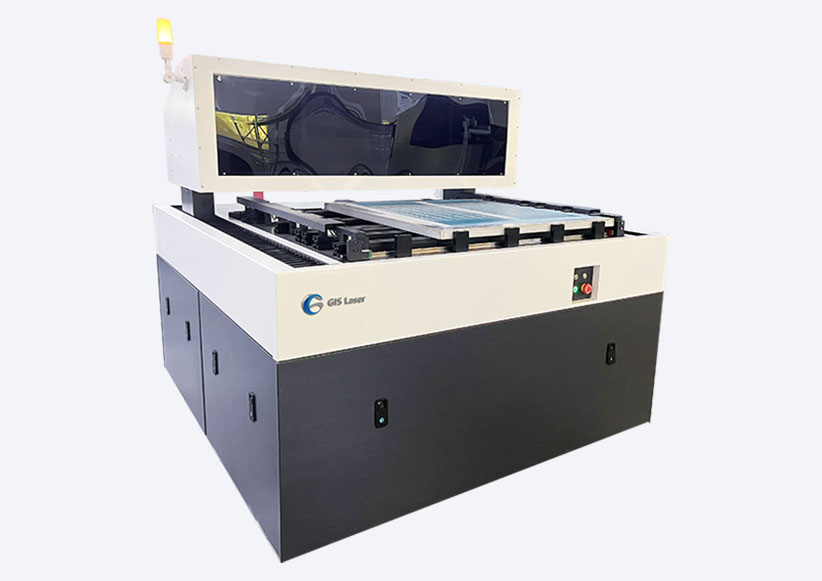

CTS 是采用業界領先的紫激光技術，采用美國TI公司的DMD核心元件，配合高功率405nm 激光模塊，以及高精度的直線電機運動系統和穩定的水冷系統。能在絲網表面直接高精度曝光，省卻菲林工序。給客戶帶來高分辨率，高效率及低成本產品。這種最新的數字曝光系統(CTS)將成為業界新的標準。
高精度：
分辨率1270dpi/2540dpi，加網133線
高效率：
曝光1平方米的網板，只需3分鐘；曝光對位準確，節約印刷準備時間，同時減少人工
低成本:
由于無需菲林，從而防止菲林磨損及漲縮不穩定而產生質量問題，同時菲林價格較高，節約大量成
本；將傳統工作曝光流程的3個步驟，縮短成CTS工作流程的1個步驟，達到快速制版的目的
160um/ 147 times/QTX/270ma100mm/s
20um/10times/LX 660-B/250mA100mm/s
8um/147 times/LX660-B/260mA40mm/s
20um/60times/Trifecta/165mA200mm/s
利用TI的圖形發生器-數字微鏡器件（DMD）芯片來產生數字圖像, DMD由80萬或200萬個微鏡組成，在DMD光斑范圍內，能保證清晰和銳利的方形網點。這種最新的數字曝光系統已成為業界新標準。
1270dpi的光學分辨率，很容易加網到133線的精度，實現網點的高保真效果。2540dpi的光學分辨率，不但能夠表現高清晰度的曲線，同時能夠完美表現調頻網點。 網點印刷可實現133線四色網版制作，3%以上密度漸變流暢。
2540dpi
線條寬度 50um
5% 網點
四色網圖片
優良的激光穿透力，提供15瓦、20瓦、25瓦三種激光功率的激光器供選擇，可穿透溶劑型120μm和水性厚膜板220μm，適用于特殊網版，如碳油、水菲林等網版制作。
CTS激光直接制版系統與傳統絲印制版工藝完全兼容，可直接讀取格式1_bit tiff數據文件，轉換成圖像以激光頭投影的方式進行曝光成像，前后工藝與傳統工藝完全兼容，適應于印花、花紙、包裝、PCB、標簽標牌、汽車玻璃、家電玻璃、電子玻璃、裝飾等網印行業。
| 型號 |
CTS700
|
|---|---|
| 適用范圍 | 紡織、貼花、汽車、包裝、PCB、標簽、裝飾等 |
| 最大網框規格 | 2000x3100 |
| 最小網框規格 | 700x700 |
| 最大曝光范圍 | 1900x3000 |
| 網框厚度 | 25-55mm(可定制) |
| 成像系統技術 | DMD DLP 技術 |
| 感光膠膜厚 | 溶劑型感光膠: 3μm-120μm，水性感光膠: 3μm-220μm |
| 曝光時間 | 120-240s/m2，350 目黃網，(SBQ 型感光乳劑) |
| 圖像解析 | 1270dpi/2540dpi(可選)；12700dpi（PCB專用） |
| 上加網線數 | 最高可達133LPI |
| 聚焦方式 | 動態聚焦 |
| 文件格式 | 1_bit tiff、Gerber 等. |
| 激光類型 | UVLD 激光器，波長 405±5nm |
| 激光能量 | 15W/20W/25W(可選) |
| 設備尺寸 (mm) | 3850x2550x1400 |
| 設備凈重 | 4200KG |
| 工作條件 | 黃光室；無塵等級: 10000；溫度：22±2°C；相對濕度：40-70% （不結露） |
| 動力 | 電源： 單相220v，50/60Hz，4KW(CTS200,CTS300) ；5Kw(CTS500,CTS700)， 氣: 1L/min |
*如有規格變更恕不另行通知
